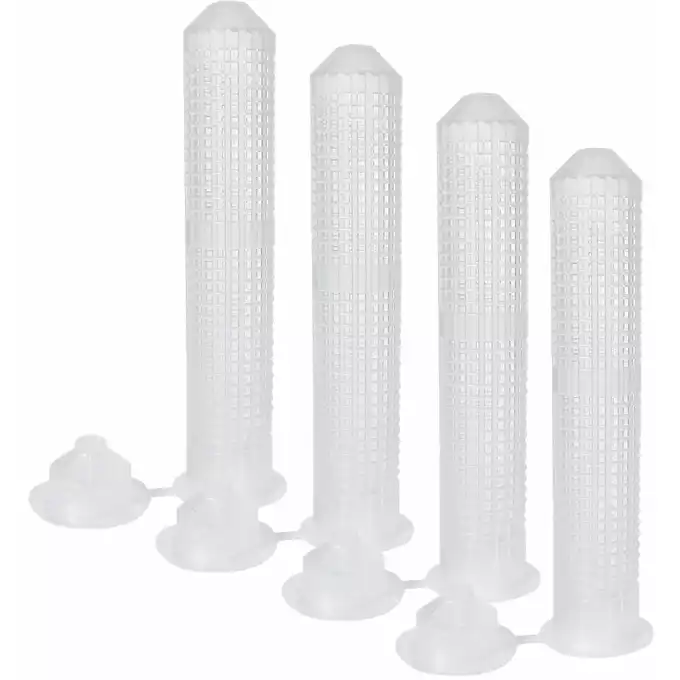

ARVEX TULEJA SIATKOWA TWORZYWO SZTUCZNE SH 20X130MM KOTWA CHEMICZNA 25SZT

SH – tuleja siatkowa z tworzywa sztucznego, do stosowania z zaprawami kotwiącymi w materiałach otworowych.

Cechy charakterystyczne:

• Umożliwia stosowanie zapraw kotwiących w podłożach otworowych.
• Wysoka jakość surowca i wykonania tulei.
• Tuleja wykonana w całości z tworzywa sztucznego w kolorze neutralnym.
• W komplecie z kapturkiem zapobiegającym wypływaniu zaprawy z otworu.
• Zastosowanie siatki niweluje wyciekanie kleju w zbędne szczeliny, a kotwa rozpręża się w pożądanym miejscu.

Podłoże:

• Materiały miękkie i otworowe – pustak, cegła otworowa, itp.

Instrukcja montażu:

1. Wywierć otwór o odpowiedniej średnicy i głębokości nie stosując udaru.

2. Oczyść otwór metalową szczotką i wydmuchaj zwierciny. Powtórz obydwie operacje 4x. Umieść w otworze odpowiednio dobraną tuleję siatkową.

3. Ściągnij zakrętkę i zamocuj mieszadło. Używając pistoletu wyciśnij i wyrzuć pierwsze zmieszane 5-10cm. Po uzyskaniu mieszanki o jednolitym kolorze, wstrzykuj zaprawę zaczynając od dna otworu. Wypełnij go w 100%. Po zakończeniu zamknij zatyczkę siatki.

4. Podczas umieszczania pręta w otworze obracaj go wolno w kierunku przeciwnym do ruchu wskazówek zegara, aby usunąć zbędne powietrze. Upewnij się, że pręt został zatopiony w zaprawie na wymaganą głębokość.

5. Sprawdź, czy zaprawa wypełnia tuleję aż po brzegi. Usuń zbędny nadmiar zaprawy, który wypłynął z otworu. Odczekaj czas konieczny na utwardzenie zaprawy przy danej temperaturze.

6. Przyłóż mocowany element i dokręć go z odpowiednią siłą stosując klucz dynamometryczny.

7. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.

Parametry:

• Średnica zewnętrzna (d1): 20 mm
• Długość całkowita (l1): 130
• Średnica otworu (d0): 20 mm
• Minimalna głębokość otworu (h0): 135
• Rozmiar gwintu łącznika (M): M12-M6
• Symbol: SH 20/130
• Ilość: 25szt
• Kod produktu: 1812.0012
