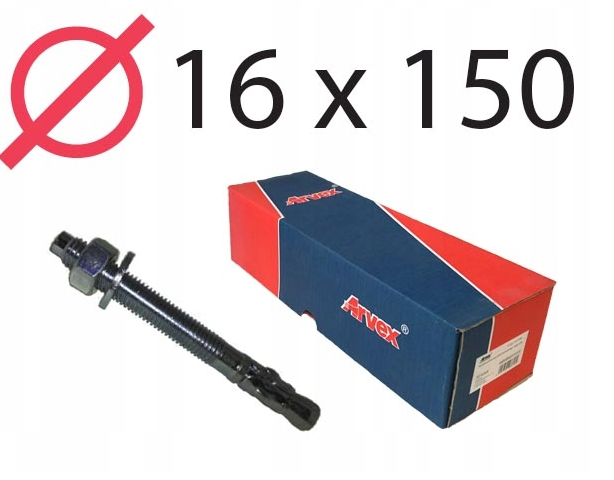

Atestowana kotwa ekspresowa 16/45/150 – 10szt.

Kotwa ekspresowa pierścieniowa zwana również kotwą sworzniową lub trzpieniową do dużych obciążeń.

Zastosowanie do niezarysowanych podłoży betonowych zarówno zbrojonych jak i nieuzbrojonych klasy C20/25 lub wyższej. Możliwe stosowanie do podłoża z kamienia naturalnego (podłoże nie objęte aprobatą techniczną) o zwartej strukturze.

Cechy kotwy ekspresowej:

• szybki montaż dzięki tej samej średnicy co otwór – możliwość wiercenia przez mocowany materiał
• mocowanie przelotowe przyśpiesza pracę i sprawdza się idealnie przy montażu dużej ilości elementów
• wyższa wytrzymałość w porównaniu z kotwami tulejowymi
• łatwiejsze wbijanie dzięki zaokrąglonemu zakończeniu kotwy
• dostępna szeroka gama rozmiarów
• krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB)

Własności:

Stal węglowa ocynkowana galwanicznie na biało, rozwiązanie gwarantuje szybki i bezproblemowy montaż, średnica kotwy równa średnicy trzpienia i gwintu.

Dane techniczne:   (dane z tabeli)

•Średnica otworu (d0): 16mm

•Długość całkowita (l): 150mm

•Minimalna głębokość otworu przelotowego (h0): 160mm

•Rozmiar gwintu (M): M16

•Maksymalna grubość elementu montowanego (tmax): 45mm

Zasada działania

Dzięki specjalnym wypustką pierścień unieruchamia się w otworze. Podczas dokręcania kotwy dochodzi do rozpierania pierścienia poprzez przesunięcie stożkowo zakończonego trzpienia.

Instrukcja montażu

1. Wywiercić otwór o odpowiedniej średnicy i długości bezpośrednio przez mocowany materiał. Dokładnie oczyścić odwiert.

2. Przez mocowany materiał przełożyć kotwę, a następnie dobić młotkiem aż do całkowitego osadzenia w podłożu.

3. Dokręcić kotwę dociągając mocowany element do podłoża

4. Mocowanie zakończone.

Przykładowe zastosowanie:

• montaż maszyn przemysłowych
• montaż słupków ogrodzeniowych
• montaż poręczy i balustrad
• montaż barier
• montaż ławek, siedzeń
• montaż pomp ciepła oraz klimatyzatorów
• montaż altan i wiat do podłoża
